Emenda Medição

Sobre o produto:

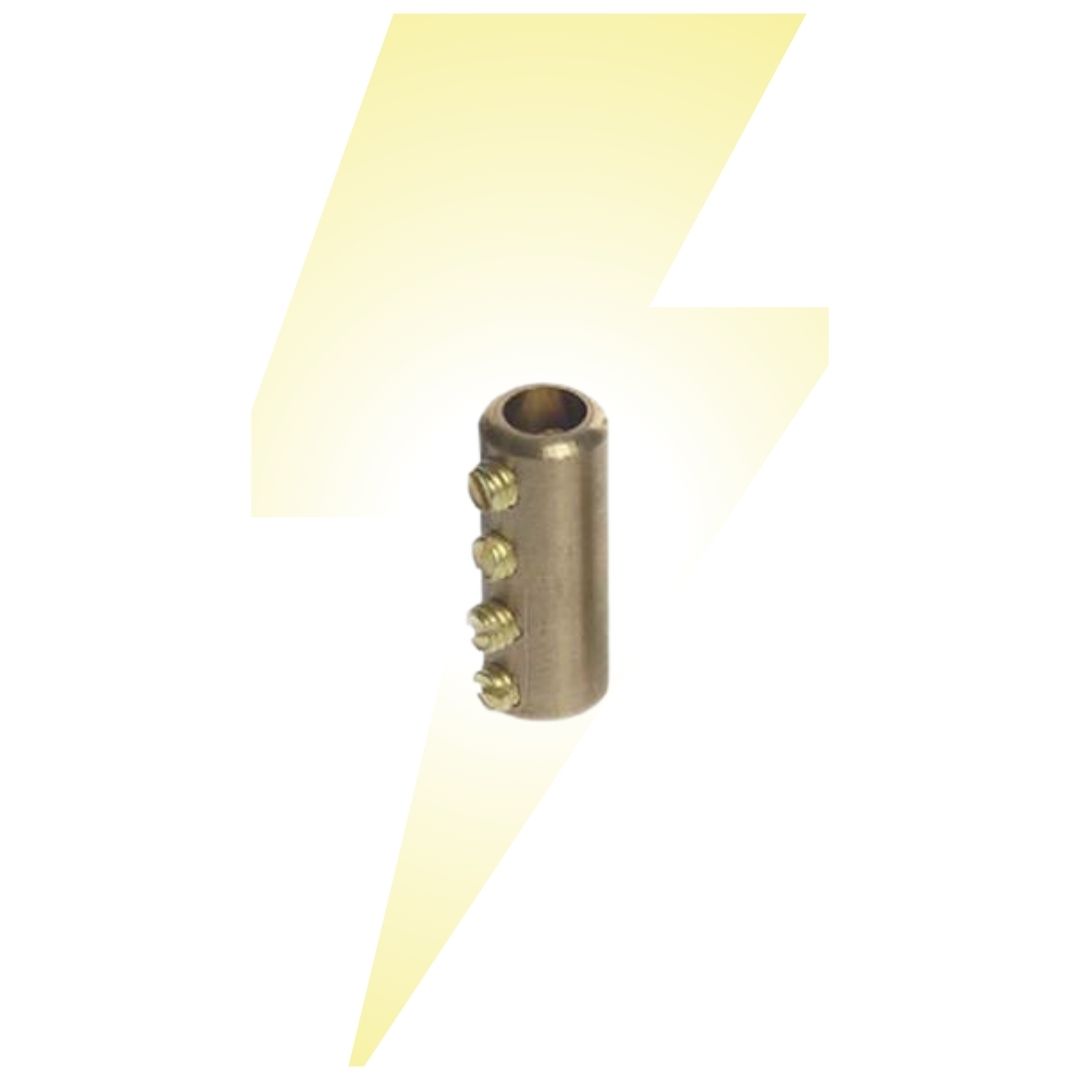

O conector emenda de medição, também conhecido como conector de ensaio, é um componente mecânico utilizado em sistemas de proteção contra descargas atmosféricas (SPDA). Sua função é unir os cabos de descida à malha de aterramento ou a outros condutores, permitindo a abertura do circuito para a realização de testes periódicos de continuidade elétrica.

Descrição técnica:

  • Desconexão: Permite a abertura e desconexão dos cabos de forma prática para realização de medições e testes elétricos.
  • Material: Fabricado geralmente em latão ou liga de cobre, proporcionando resistência mecânica e proteção contra corrosão galvânica.
  • Fixação: Utiliza parafusos, geralmente de 2 a 4 unidades, para garantir pressão mecânica adequada e contato elétrico seguro.
  • Compatibilidade: Indicado para cabos de cobre nu ou aço cobreado utilizados em sistemas de SPDA, atendendo a diferentes bitolas, conforme o modelo.
  • Aplicação: Instalado nos pontos de descida do sistema de SPDA, normalmente próximo ao nível do solo e dentro de caixas de inspeção.
  • Conformidade: Aplicado conforme os requisitos da ABNT NBR 5419-3 para pontos de medição e ensaio de sistemas de proteção contra descargas atmosféricas.



Principais aplicações:

  • Conexão entre cabos de descida e malhas de aterramento.
  • Realização de testes periódicos de continuidade elétrica em sistemas de SPDA.
  • Facilitação da desconexão dos condutores para medições com miliohmímetro.
  • Instalação em pontos de descida próximos ao solo, dentro de caixas de inspeção.
  • Utilização em sistemas de proteção contra descargas atmosféricas (SPDA).
